产品介绍/PRODUCT OVERVIEW
DRS05 系列双通道式多普勒雷达传感器，充分利用多普勒效应在地面上测量车辆速度。DRS05 采用符合 ETSI EN 300 440 要求的两个发射频率约 24 GHz（K 频带）以及最大辐射强度 100 mW (e.i.r.p.)或20 dBm (e.i.r.p.) 的微波模块。
设备的两根天线连续发射电磁场，同时接收从基面扩散反射的部分电磁波（接收器原理，即发射器、调节耦合器、接收器集成到一个模块）。当车辆移动以及从地下层生成足够的微波发生时，将产生多普勒效应，并由此造成已发射和已接收的电磁波出现和速度成正比且取决于角度的频移。
数字式信号处理器 (DSP) 将通过一种专利方法计算出用于车辆速度的输出信号。
技术参数/TECHNICAL SPECIFICATIONS
电气性能/ElectricalCharacteristics
| 电源电压供电范围 | DC 24 V ~ DC 110 V |
| 测速范围 | 0.2 ~ 600Km/h |
| 功耗 | ≤10W |
| 天线发射频率（频段） | 24.125GHz（K波段） |
| 统计误差(1σ) | 状态（高质量）<0.4km/h (v<100km/h) <0.4% (v>100km/h) 状态（低质量）<0.8 km/h(v < 100 km/h ) <0.8 % (v > 100 km/h) |
| 地面振动误差 | <1%(典型) 3%(最大) |
| 动态误差 | Δv=0.65km/h (a=1m/s2) |
| 短路防护 | 有 |
| 短路防护 | 有 |
机械性能/MechanicalCharacteristics
| 工作原理 | 双天线多普勒雷达 |
| 外壳材料 | 铸铝，天线盖板材料为 PEEK（聚醚醚酮） |
| 重量 | 约 4.7 kg |
| 工作温度 | -40℃-70℃ |
| 存储温度 | -40℃-85℃ |
| 振动/冲击 | 符合 EN 61373-1 类-B 级要求 |
| 防护等级 | IP65-单个设备 |
| 防火等级 | 符合 EN 45545-2评定的危险等级为 3 级 |

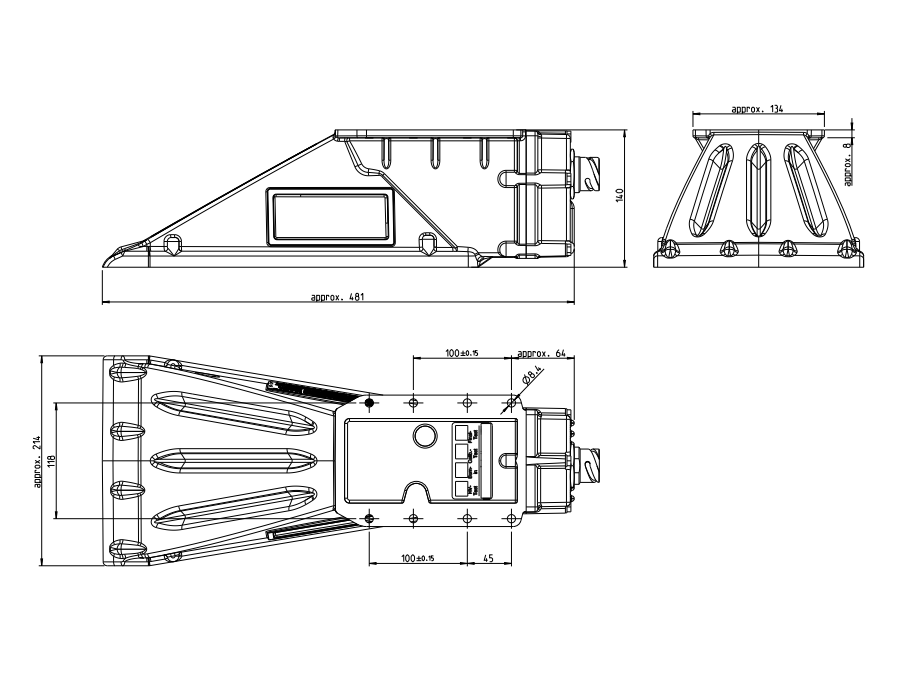

基本尺寸/Basic Dimensions
产品应用/PRODUCT APPLICATION
DRS05/1S1c 多普勒雷达专为轨道车辆设计，适用于高速线路、城际线路、货运铁路及市域交通等各类轨道交通场景，可配套列车自动控制系统，兼容欧洲列车控制系统（ETCS）。用非接触式多普勒测量方案，不受轮对磨损、空转打滑影响，持续输出精准车速与里程数据。整机抗震、防水防尘、耐高低温，适应轨道车辆底架恶劣安装环境。作为车载信号系统重要冗余测速单元，为 ETCS、ATO 车载控制系统提供安全可靠的速度反馈，是轨道交通信号控制系统的优选测速传感设备。
