产品介绍/PRODUCT OVERVIEW
DF16/1系列电子脉冲发生器可用于记录速度和行驶的距离。该系列速传可用于安全相关的应用，涉安相关应用至少需要两个脉冲通道。
DF16/1系列光电速传最多可支持6个脉冲通道输出。多通道版本的DF16/1系列光电速传，通道间定义了相位偏移，可用于检测车轮旋转方向。
DF16/1系列光电速传通过机械联轴器将车轴的旋转传递到其内电子脉冲发生器的轴上。电子脉冲发生器包含一个脉冲轮，外轨道和/或内轨道上有不同数量的槽。光电脉冲轮根据车辆速度产生脉冲信号。
技术参数/TECHNICAL SPECIFICATIONS
电气性能/ElectricalCharacteristics
| 电源电压供电范围 | DC10V~DC30V |
| 通道数 | 4 |
| 每转脉冲数 | 80 |
| 输出波形 | 方波 |
| 通道间相位差 | 90° |
| 脉冲占空比 | 0.5±0.1 |
| 空载电流 | <35mA（每通道） |
| 满载电流 | ≤100mA |
| 反接保护 | 有 |
| 短接保护 | 有 |
| 通道间电气隔离 | 有 |
机械性能/MechanicalCharacteristics

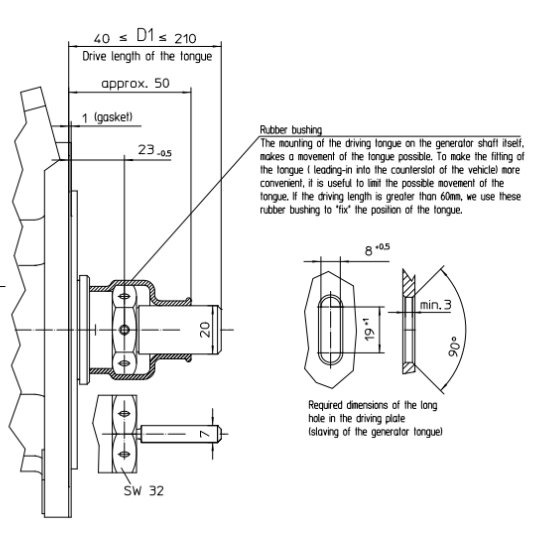

| 驱动形式 | af (驱动盘——安装在十字槽轴上) |
| 驱动舌头长度(F1)： | 75mm |
| 允许的驱动销插入最小深度 | 3mm |
| 驱动销端部与孔底部间隙最小值 | 2mm |
| 安装紧固 | M10*30mm -10.9外六角螺栓，锁紧力矩73NM |
| 护套外径 | 28mm |
| 电缆直径(D) | 12.5mm-13.5mm |
| 电缆弯曲半径 | >6xD |
| 线芯规格 | 18 x 0,75mm2 |
| 重量 | 约3.3kg(不含电缆) |
| 工作温度 | -40℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +70℃ |
| 振动/冲击 | 符合 EN 61373 第3类等级要求 |
| 防护等级 | IP66（外壳） IP54 (驱动轴侧，不含密封垫) |
| 防火等级 | 符合 EN 45545-2评定的危险等级为 3 级 |

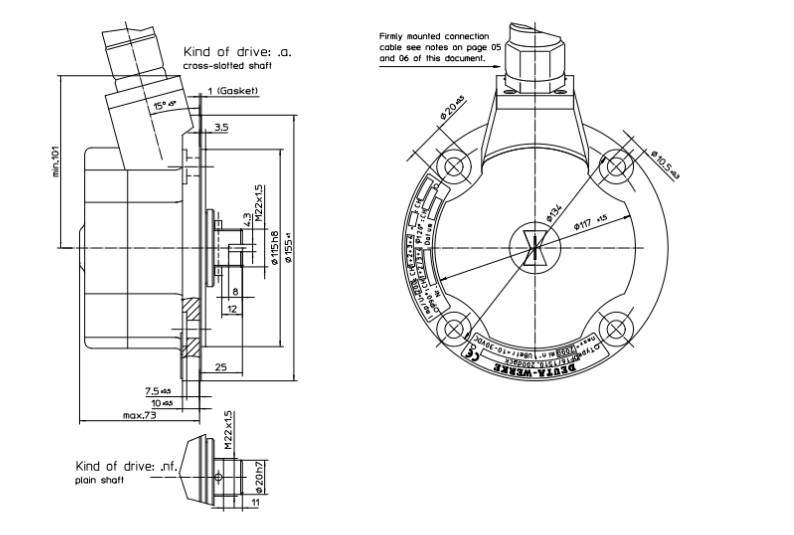

基本尺寸/Basic Dimensions
产品应用/PRODUCT APPLICATION

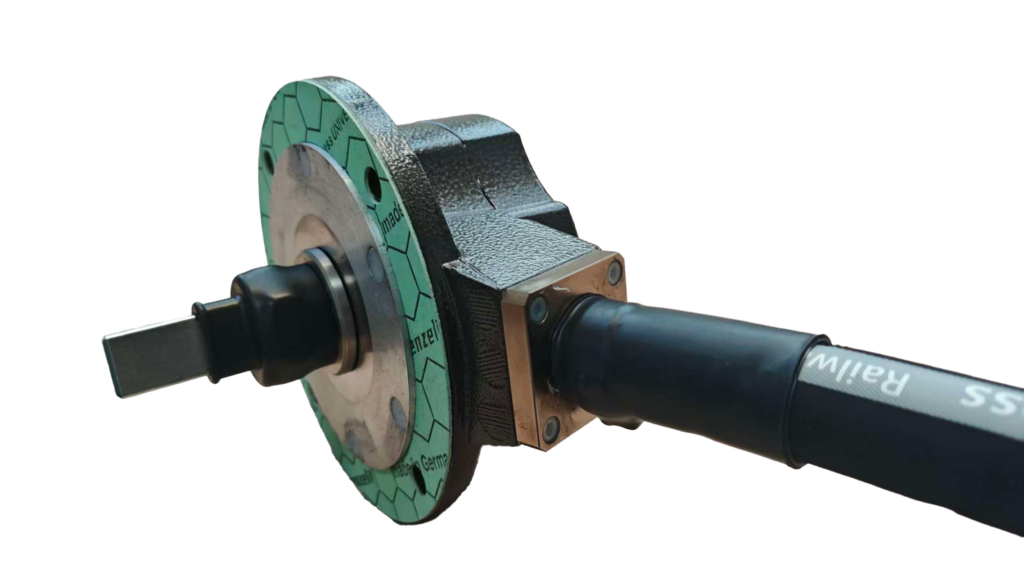

DF16/1 是轨道交通专用光电脉冲发生器，用于车辆测速测距，双通道及以上机型可识别车轮转向，适配车载安全系统。产品优势突出：全通道电气隔离，带反接、短路双重保护；整机 IP66 防护，通过轨交振动冲击、防火认证，-40℃~+70℃稳定工作；配套 EB40 屏蔽预制线缆，支持断线检测，抗干扰能力强。安装于轴箱盖，线缆倾斜 15°~45° 布置，结构坚固，MTBF 超 10 万小时，长期车载可靠性优异。
