DXIO紧凑式远程输入输出单元

DXIO 是 Duagon 面向轨道交通推出的紧凑型分布式数字远程 I/O 单元，主流型号 DXIO0808 分为 MVB 总线版（DXIO0808M）、以太网版（DXIO0808E）。标配 8 路专用数字输入 + 8 路可软件复用组合 I/O 通道，通道支持 PWM 输出、频率 / 事件计数，全通道电气隔离；搭载 6~8 路 CODE 地址输入实现车厢地理寻址，支持线路冗余、输出回读与过流 / 过热反极性保护。不锈钢紧凑壳体，宽压 24~110V 车载电池直供，-40℃~+70℃宽温工作，完全符合 EN 50155 车载标准。 通信兼容 MVB（ESD+/EMD）、TRDP/EtherNet/IP 等铁路主流协议，以太网机型自带网页配置与远程固件诊断功能。

技术参数

• DXIO0808 型号基础参数
  • 通道配置
    • 专用数字输入：8 路 DI
    • 软件复用组合通道：8 路 I/O（可配置输入 / 输出）
    • 车厢地理寻址 CODE 输入：8 路，用于车厢分段定位
  • 通道功能
    • 输出通道：支持 PWM 脉冲输出，总开关负载最高 1kW
    • 输入通道：支持频率采集、事件脉冲计数，输出带回读校验
    • 隔离保护：全部 I/O 通道与内部通信电路电气隔离
  • 安全防护
    • 输出过流、过热、反极性三重硬件保护；支持线路冗余、线或冗余架构
  • 工作温度：-40℃ ~ +70℃
  • 供电电压：车载电池直供宽压 DC 24~110V

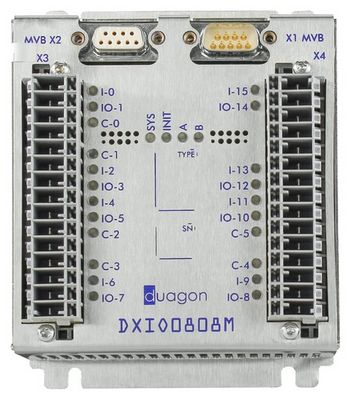

• DXIO0808M（MVB 总线版）
  • 总线标准：IEC 61375 TCN MVB
  • 物理层兼容：ESD+、EMD、OGF 全规格，完整支持 MVB 线路冗余
  • 通信匹配：适配 D114L MVB 接口板、IONIA 车载背板系统

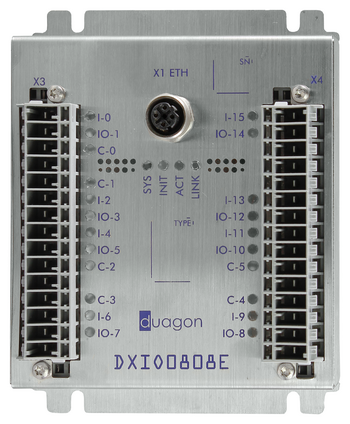

• DXIO0808E（以太网版）
  • 以太网标准：IEEE 802.3，10/100M 自适应，自动 MDI-X、自动协商
  • 原生铁路协议：TRDP、EtherNet/IP (CIP)、IPTCom、TCP/UDP，兼容 IEC 61375-3-4 车载以太网
  • 硬件特性：Duagon 自研以太网控制器，硬件优先级调度、极低通信抖动
  • 管理功能：内置 Web 网页配置工具，远程诊断、在线固件升级

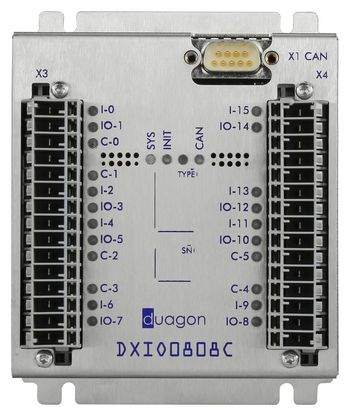

• DXIO0808C（CAN总线版）
  • 总线标准：工业 CAN 2.0A/B 标准，适配轨道交通车载场景
  • 原生通信协议：支持 CANopen 主流车载协议，适配轨道车辆分布式控制架构
  • 硬件特性：总线抗干扰设计，适配车载复杂电磁环境，通信稳定可靠
  • 组网能力：可独立组网，也可与 MVB、以太网版本 DXIO 设备混合组网，适配多架构车载控制系统
  • 通信匹配：可对接主流车载 CAN 主控设备，兼容 IONIA 车载背板系统，适配各类轨道车辆改造及新项目



应用场景

DXIO0808 系列是面向轨道交通行业设计的紧凑型分布式远程 I/O 单元，全面适配地铁、轻轨、有轨电车、干线机车及各类轨道工程车辆车载控制系统。产品覆盖 MVB、车载以太网、CAN 三种主流总线架构，可兼容不同车辆网络方案，广泛适用于新车研发项目及既有列车升级改造场景，具备极强的通用性与拓展性。
