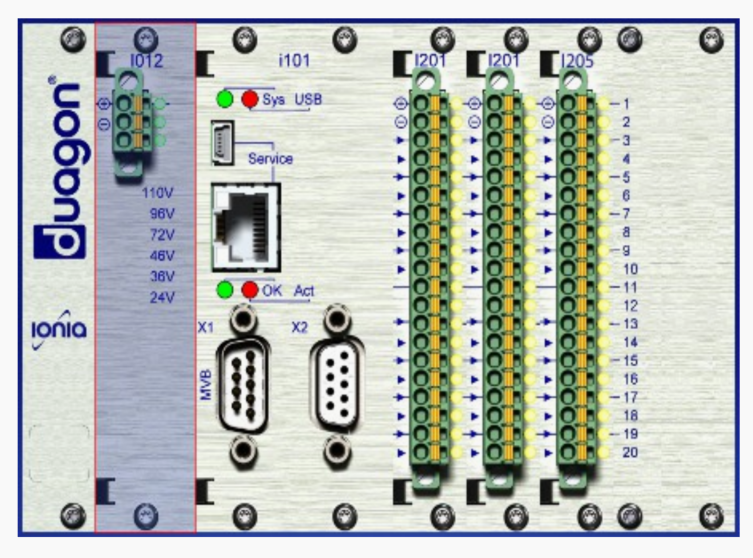

产品简介
lonia是一款可编程逻辑控制器(PLC)，具备可配置的数位/模拟输入及输出通道数量以及现场总线通信模块。CPU模块可选择配备MVB、CAN或以太网等现场总线接口。
ionia TCMS系统的特点
- 体积小巧、轻便坚固、节省空间(高100mm x 深120mm x 宽 ?)
- 32位高性能CPU以运行大型复杂的应用程序
- 控制系统采用实时Linux
- 全面集成已久经考验的用于通讯协议、现场总线和输入输出的杜根公司技术诀窍，从而最小化对第三方器件的依赖
- 客户可以极为方便地配置并定义所需特殊设备
- 灵活多样便捷的各种诊断接口: ETH, USB
- 可针对客户的特殊需求进行扩展
- 整个系统完全遵循EN 50155 (comparable to IEC 60571)
功能简介
- 可最多扩展到22个功能模块
- 4种灵活安装方式
- 在DIN导轨上安装
- 螺丝孔
- 3U机架卡带
- 19英寸DIN机架安装
- ioniaTM 在线配置工具
- 可通过Web版的在线工具轻松配置所需的ioniaTM 系统
- 产生基于XML的配置文件
- 系统供电接线方案
- 所有供电模块电气隔离
- 背板通讯
- 无需物理寻址即可实现可靠且安全的通信
- 从CPU到每个独立模块的100Mbit安全点对点连接
- CPU与模块之间的独立通信
功能模块简介

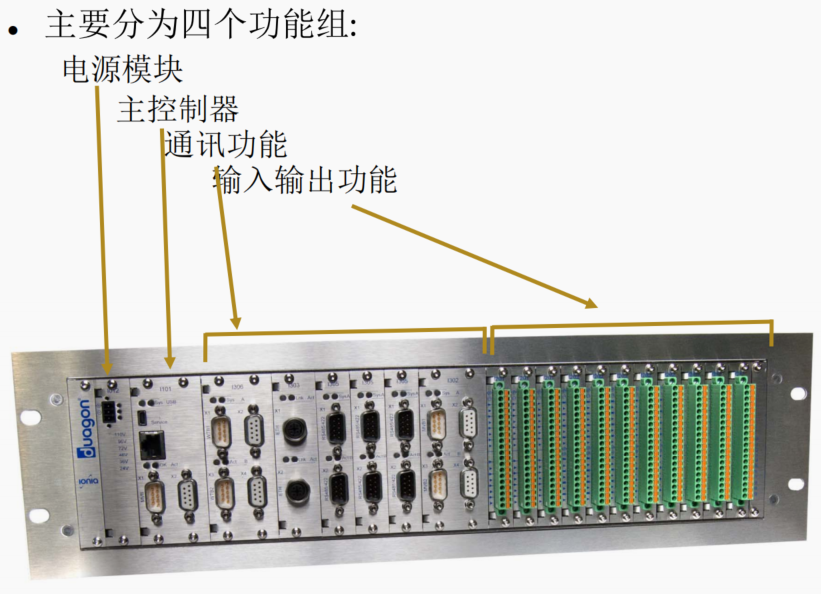

ionia TCMS系统分为四个功能模块：
- Power supply/电源模块：i012 (20W), i014 (40W)
- DC/DC转换器:输入电压24、36、48、72、96、110Vdc
- 输出电压48Vdc和3.3Vdc
- 具备反接保护、过流、过压和过温保护功能
- Main Controller/主控制器：i101(MVB), i103(CAN)
- ARM Cortex-A8最高可达800 MHz256 MB DDR2 SDRAM
- 1GB闪存文件系统(2GB)
- 实时时钟和片外看门狗
- 使用RJ45以太网和mini USB作为服务接口
- Communication Functionality/通讯模块：i303,i306,i307
- i303:以太网10/100 Mbit BaseT/TX双通道接口，支持IPTCom/TRDP、 CIP、 TCP/IP、 UDP、 PROFINET、IEEE802.3集成协议控制器
- i306:用于A线和B线的WTB接口，集成WTB控制器，符1306合IEC61375标准的Fritting选项，与中央单元结合使用的UIC映射服务器
- 以太网交换机，6端口，10/100 Mbps基本T/X，带4个流量类别的QoS，VLAN，流控制，存储转发处理
- Digital Input / Output/输入/输出模块:
- i201:16个数字输入，电流源输入(HCI带10mA)，选定通道可用作频率输入(0.1Hz至200kHz)
- i202:8个数字输入口、电流源输入口(HCI带10mA功能)、选定通道可作为频率输入口(0.1Hz至200kHz)可用;8个数字高侧开关输出口，每条通道的驱动能力可达1A，16位PWM16Hz至10kHz)可用
- i211:12个模拟输入，分为四个隔离组(每组3个输入1个参考地)，可选范围为-12Vdc至12Vdc，-50mA至50mA电阻测量(包括PT100/PT1000)
应用场景
IONIA 模块化车载 I/O 平台专为轨道交通车载控制场景打造，适配地铁、轻轨、有轨电车及干线机车。可集成数字 / 模拟量采集、MVB、TRDP 车载以太网等各类功能模块，用于车门、空调、制动、牵引等车载子系统信号交互与数据采集。支持总线冗余、电气隔离，满足列车高可靠运行需求，符合 EN 50155 车载标准，可替代传统分立板卡，简化车载控制柜布线、降低设备集成与维护成本，同时适配轨道工程车辆车载网关场景。
